天 線 匹 配 說 明
Importing Data Files Into a Project

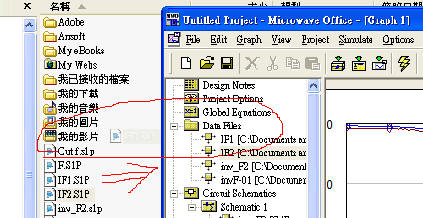

直接由檔案總管中的檔案,拉曳住滑鼠不放,然後放置在 PROJECT的檔案管理區之Data Files,如上圖所示。
另外的圖示,則是說明,前面為檔案名稱,後者為顯示其檔案所在位置之路徑。
檔案由來說明:
此次的檔案是由 invert F 天線,經由量測之後,所得到的S11檔,然後再將其放置於Data Files
觀察其原始檔案的S參數,【觀察矩形圖與史密斯圖】
加入欲觀察的圖形

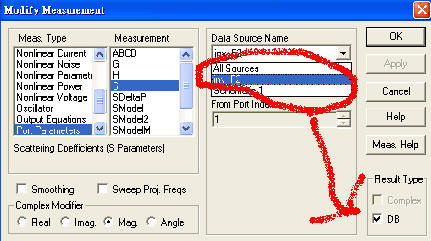

加入欲觀察的DATA
產生圖表後,加入Maker

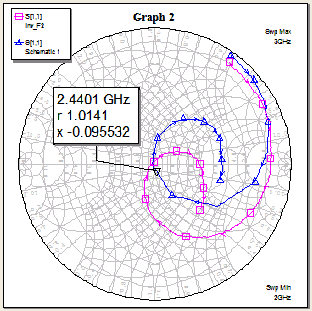

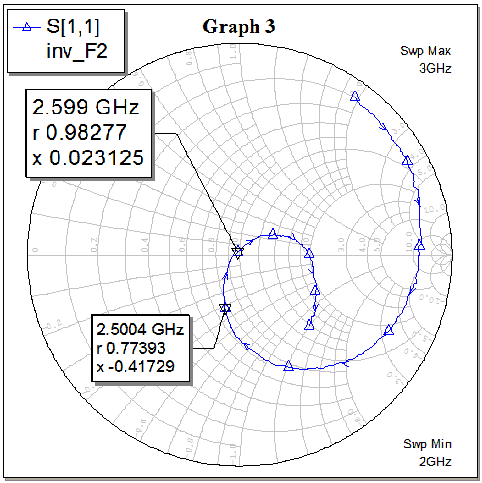

其結果如下所示

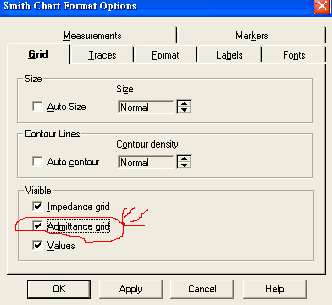

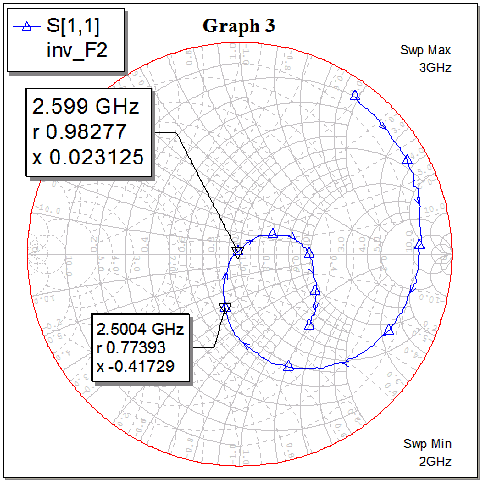

在史密斯圖上,按一下滑鼠右鍵,選取Admittance Grid,則可以看到阻抗--導納圖。
在下圖中,實線的部份為阻抗,虛線的部份為導納。
本Case,欲將2.5GHz的點,經由match 移至中心點。
觀察上述的S參數檔案,決定要

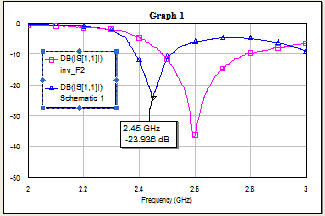

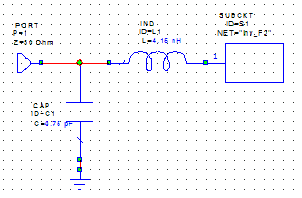

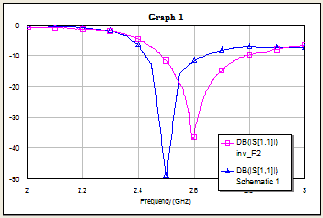

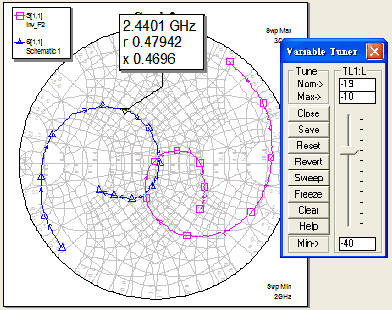

原始檔案經match之後,
|
|
|
|
但是以上仍是有錯,Why?
...................
...................
...................
因為實際上在量測時,所得到的值是在接頭上,總不可能在接頭上加上電容和電感作匹配吧!
所以必須在要往後退後15mm或者是適當的長度,以便於在傳輸線上作電路匹配。
在傳輸線上作匹配

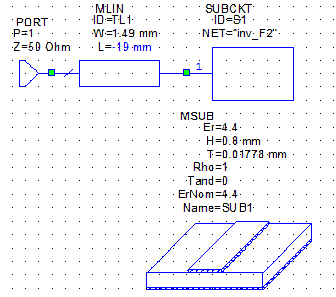

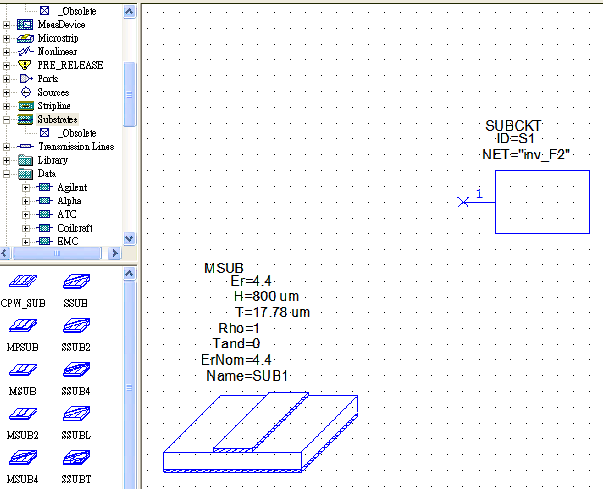

步驟一:同下圖表示,先將S1P的模型叫出,然後另外叫出微帶線的基板,並輸入其參數為何?

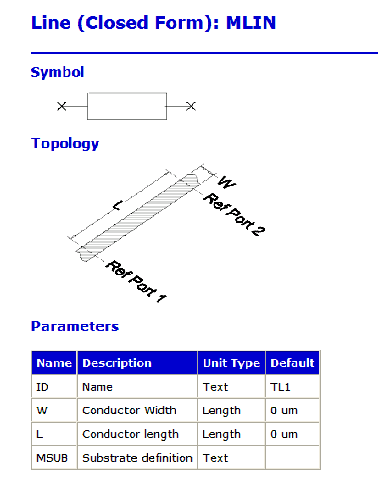

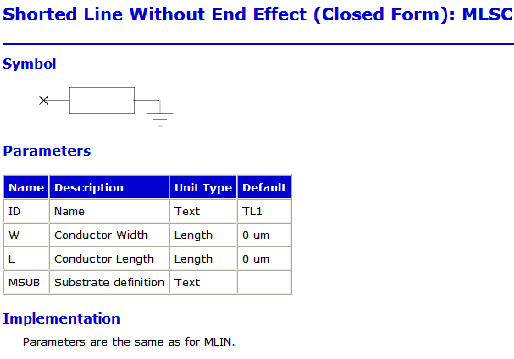

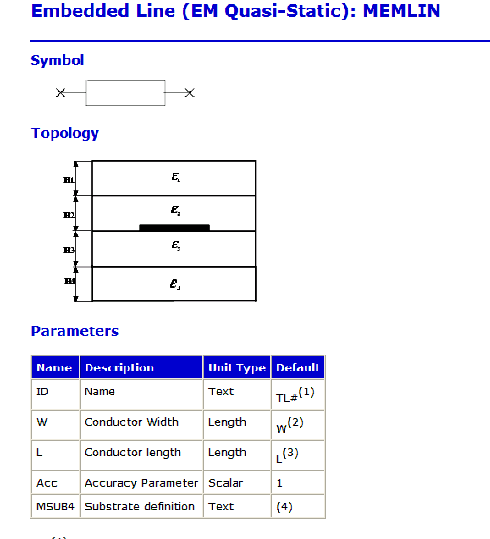

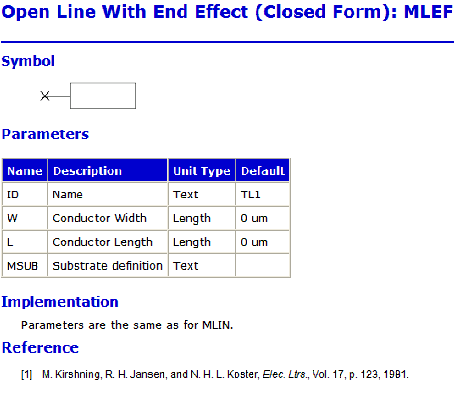

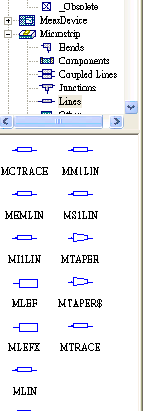

步驟二:我應該選擇什麼線?

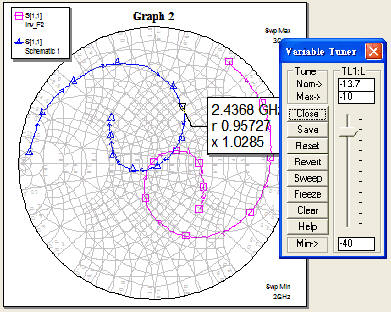

步驟三:調整往內縮的長度
|
|
|
|
|

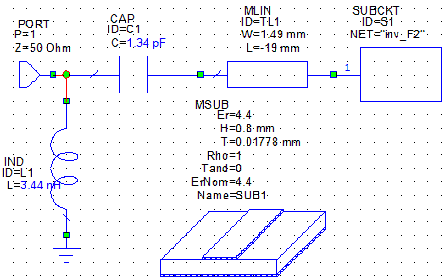

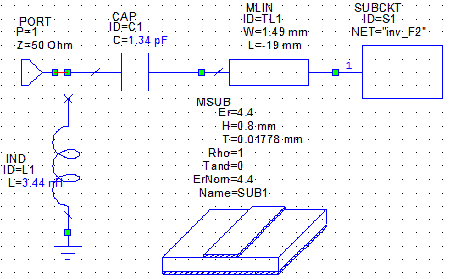

步驟四:先串聯上一個電容值,再並聯一個電感值。
|

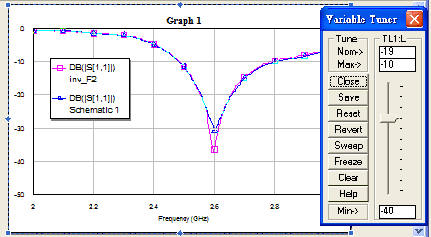

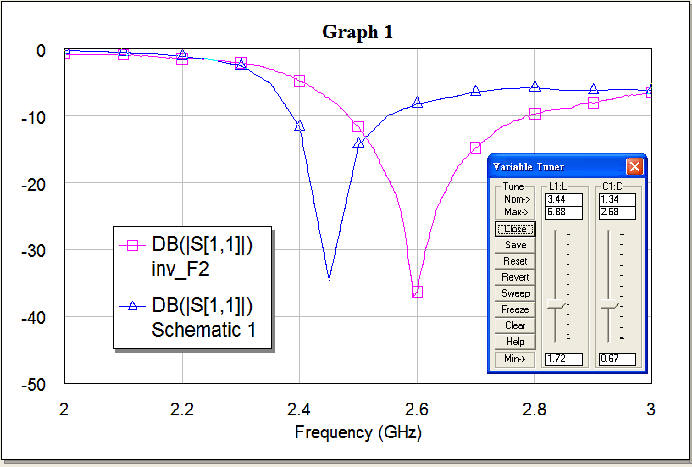

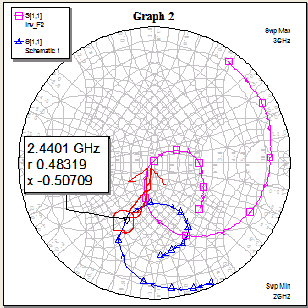

步驟五:得到上圖的執行結果後
1、尋找實際上接近的電容、電感值。【可用0402、0804】
2、再將其DATA檔案放在電路圖原來之位置中。
3、所得特性必然比之前的差,因為你不可能找到一樣的電容、電感值。
4、在可以接受的範圍下【約-13.5dB:】即可。
5、若依然找不到適當的電容、電感值,可以試著改著另一個變數:傳輸線內縮的長度。
