TxLine  程  式  的  使  用

步驟一：開啟Txline的小程式

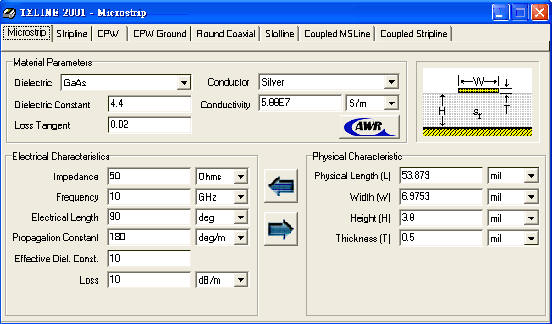

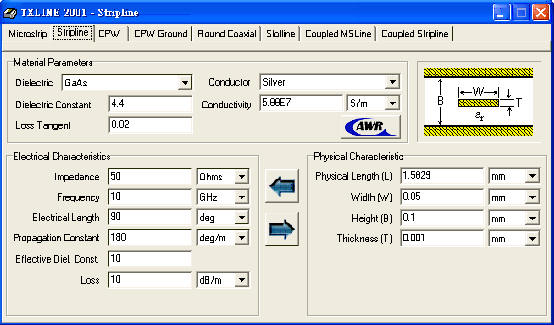

步驟二：進入此程式的畫面，並選擇不同的傳輸線

步驟三：輸入微帶傳輸線的基本參數【以FR4的板子為例】

                最先輸入板子的介質常數  4.4    Loss Tangent 0.02  金

                輸入0.8m的厚度，再輸入 金厚度為0.1778mm , 而 W 不須要輸入。

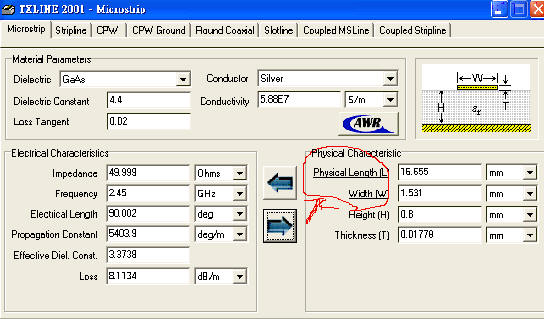

                最後直接輸入50歐姆電阻值以及2.45GHz的頻率，最後按下 --> ，得到設計50Ω的傳輸線的寬度為約 1.531mm

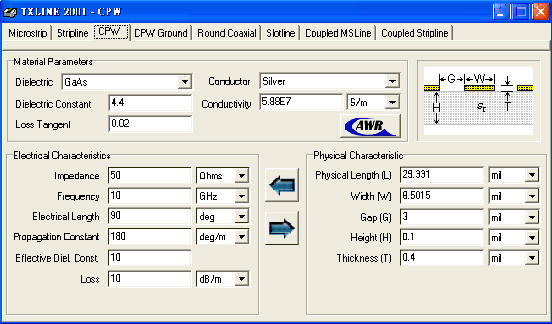

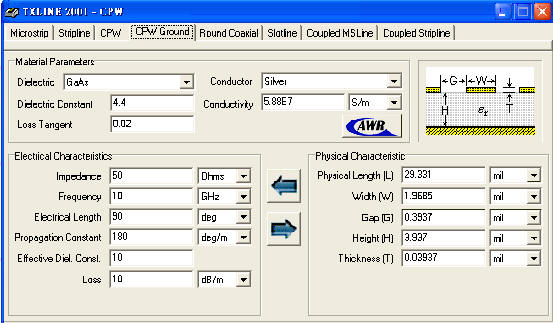

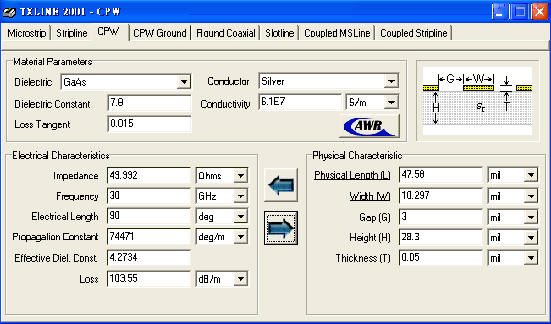

步驟三：輸入CPW傳輸線的基本參數【以LTCC的板子為例】

                        輸入LTCC【951】的介質常數為7.8

                        Loss Tangent 會隨頻率的增加而增加，在30GHz的時候，其值為0.015

                        再輸入要求的50Ω阻抗值，以及該頻率值，

                        最後再輸入板子厚度，以及  GAP的長度，金屬厚度等參數，最後按下  --> ，即可求到w的長度。

 Flip-Chip 轉 接 作 Match

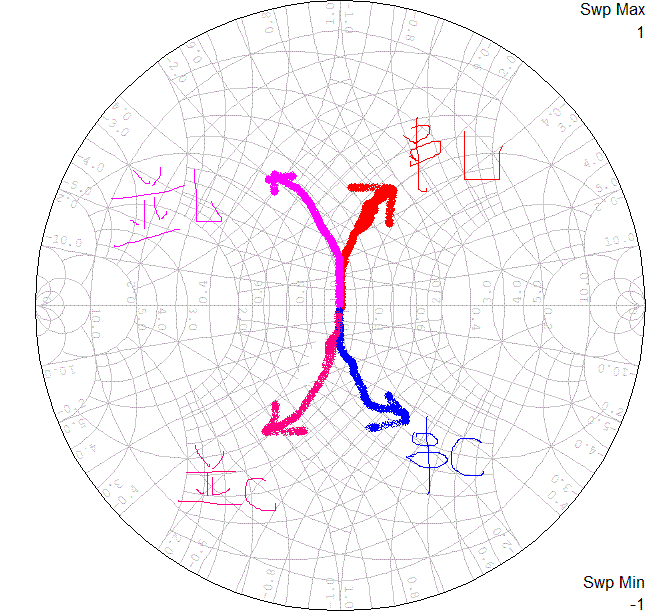

以 Smith Chart 觀看其線型的走向：

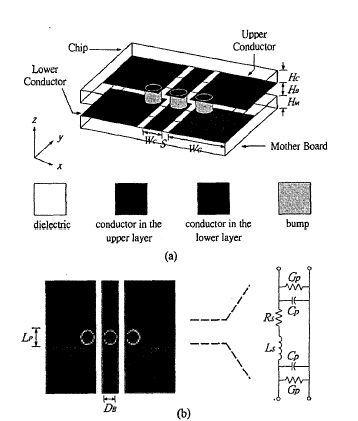

以Flip-Chip 轉接為例作match介紹：

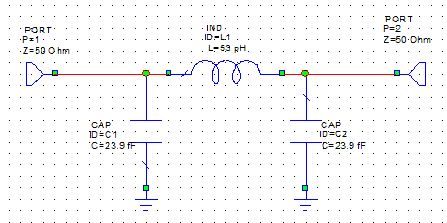

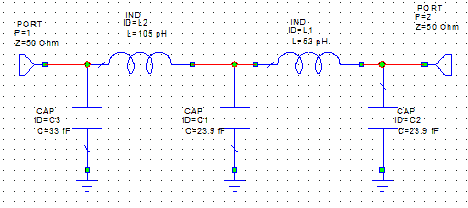

下圖是將此轉接器的等效模型，用MWO來表現。此例是希望在50GHz的時候，經由match，得到好的s11

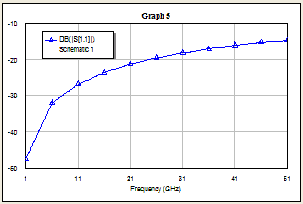

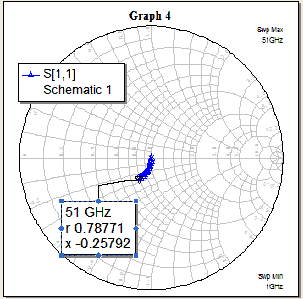

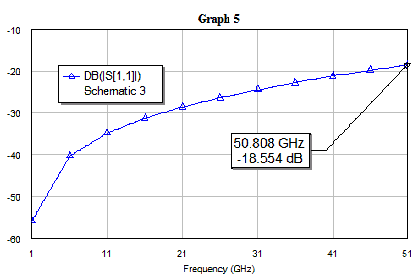

其 執行結果如下圖所示

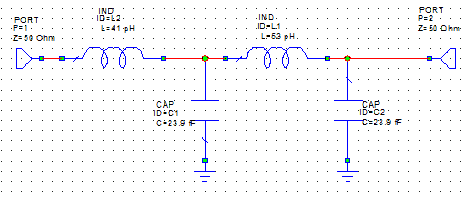

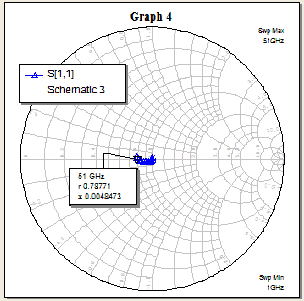

加上一個41pH的電感之後，可得到下圖的執行結果

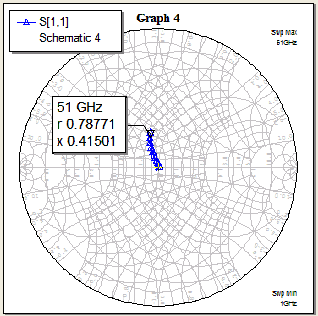

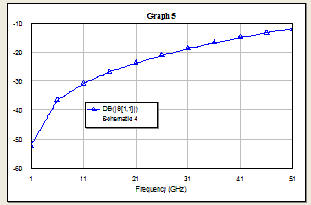

改成加上一個105nH的電感，執行後的圖示如下，從中發現雖然特性比41nH時更差， 但是該點落在導納圓上，故在並聯上一個電容，即可就50GHz的點落在中心點附近。

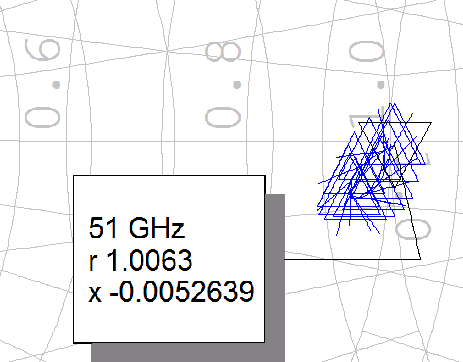

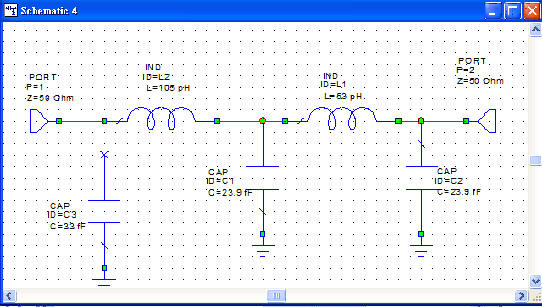

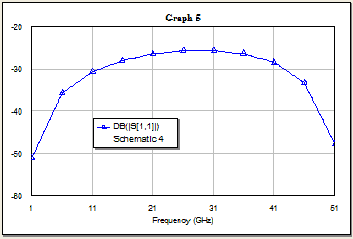

最後並聯上一個33fF的電容值，使得其在高頻的時候達到匹配的效果。 恰巧在其他頻段的時候，也有不錯的效果，結果全部都在-20dB之下。
